法蘭墊片是高度工程產(chǎn)品，其性能取決于許多因素。當然，設計，制造，安裝和工藝條件都非常重要，但使用前的存儲也是如此。墊片材料在投入使用前通常會長時間保存在存儲空間中。不幸的是，墊圈材料的儲存方法通常不是很好的，或者控制得不夠好。本文為保存不同墊片材料以保持其完整性提供了指導。

墊片材料分為三大類：非金屬，半金屬和金屬。非金屬墊片或軟墊片由諸如橡膠，纖維，聚四氟乙烯（PTFE）和石墨等材料制成。材料特性使其成為低壓平面應用的理想選擇。金屬墊圈由一種或多種金屬組合而成。半金屬墊片由金屬和非金屬材料組成。這種金屬旨在提供強度和彈性，而非金屬部件則提供適應性和密封性。這些類型的墊圈用于高壓應用。常見的半金屬墊圈是石墨復合墊片，無石棉復合墊片等。保存期限定義為在儲存期間材料可以保持適合使用的時間段。

    雖然保質(zhì)期一般是關于儲存而非服務壽命的術(shù)語，但重要的是要注意儲存條件會影響使用壽命。保質(zhì)期根據(jù)產(chǎn)品規(guī)格和化合物設計而有所不同。墊片材料在使用前通常會保存數(shù)月。因此，保質(zhì)期對終端用戶來說是一個重要的考慮因素。墊片的失效可能是由氧，臭氧，光，熱，濕度，油，水，溶劑，酸和蒸氣等因素組合而成的結(jié)果。墊片材料的影響隨著時間的推移，材料與彈性體粘合劑將不可避免地惡化。這些墊片材料廣泛應用于許多行業(yè)，并已證明能夠為螺栓法蘭連接提供可靠的服務。彈性體粘合纖維材料（例如無石棉纖維橡膠板）可以由復雜材料制成。主要組件包括橡膠（彈性體）粘合劑，增強纖維和填充劑組分。這些類型墊片的老化過程涉及不可逆的化學過程，并且它們很容易由于較高的環(huán)境溫度而劣化。日光直射也會加速降解。增強纖維通常被認為是穩(wěn)定的組分，但現(xiàn)代纖維會逐漸變干，天氣變差。填料組件通常是導致密封墊劣化的重要因素。這些組件來自許多不同化學品族的許多形式，并且通常對于每個制造商都是獨特的。他們被選擇和組合優(yōu)化墊圈性能。該過程發(fā)生的速度高度依賴于材料組成以及其質(zhì)量和儲存條件。然而，襯墊材料基本上是惰性的并且不受延長的存儲期限的影響。對于不含粘合劑的石墨和PTFE墊片，這些材料的片材和墊片實際上具有幾乎無限期的保質(zhì)期。對于石墨或PTFE軟質(zhì)材料的金屬和半金屬墊片，理想的保質(zhì)期在理想條件下是無限的。但是，實際上過多的灰塵可能會導致與工藝的兼容性問題，而暴露于濕氣和濕氣可能會導致金屬部件氧化。不良的儲存環(huán)境可能會導致質(zhì)量過早下降，特別是在溫度升高，濕度不合適和強光存在的情況下。

良好儲存條件定義為：

?溫度范圍： 5℃---25℃之間。不建議在冷凍條件下儲存墊片。雖然暴露于冷凍溫度可能不會永久損壞墊圈，但在投入使用前應允許其升溫至室溫條件。

?相對濕度：40至75％。不應允許發(fā)生冷凝。

?燈光：變暗的儲藏室。非紫外線（UV）或低紫外線產(chǎn)生的燈光

?灰塵含量和鄰近不存在存儲的化學物質(zhì)

     沒有深入探討影響每個組件的自然壽命的眾多變量的細節(jié)，當存儲環(huán)境與推薦條件不同時，很難確定墊圈材料的使用壽命。但是，如果遵循存儲準則，則對于各種材料有一些普遍接受的存儲時間段。

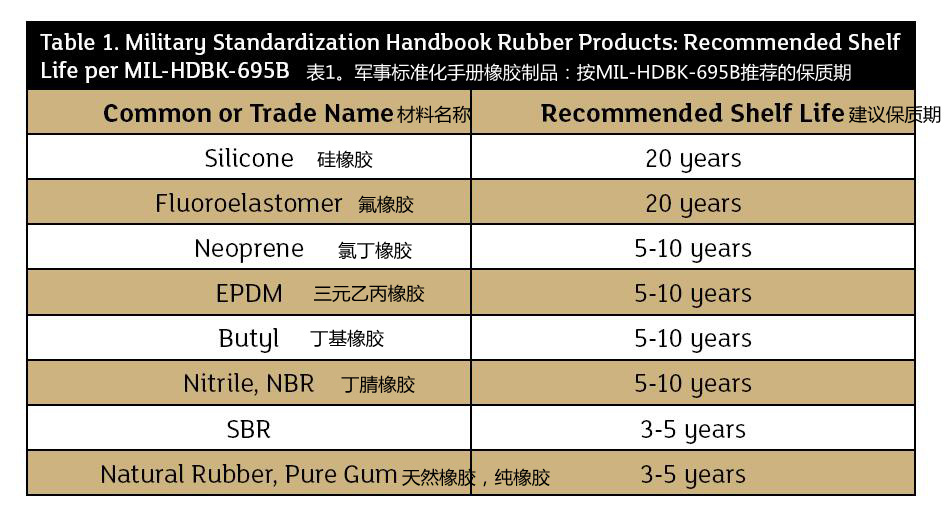

例如，表1列出了常用彈性體復合物的一些指南。請咨詢墊片制造商，因為不同的粘合劑和纖維可能有特殊要求。

     物理存儲環(huán)境的注意事項除存儲環(huán)境外，物理存儲條件還會影響保質(zhì)期。例如，切割墊片應平放存放。這特別適用于大墊圈，當從小點懸掛時，可能承受應力和永久變形，導致材料的配合困難和損壞。如果您選擇將切割墊片存放在插板上，如果它們在那里存放了較長時間，則可能會發(fā)生扭曲。處理這些材料時應戴上手套以防止油污沉積。

請注意，特別是對于彈性體粘合纖維片材，盡管盒子和紙管是經(jīng)批準的以卷材形式運輸片材的方法，但它們不應在任何情況下用作長期存放（參見圖1）。

  其原因是紙張會“卷曲”成卷狀并且隨后不能平坦地打開。這會在鋪開時產(chǎn)生不均勻的波紋形狀。當試圖鋪平已經(jīng)存放的卷材一定時間時，可能會產(chǎn)生小的裂縫或裂縫，這可能會導致泄漏。螺旋纏繞墊圈應平放存放以避免張力和翹曲。鼓勵使用墊片以防止密封面可能發(fā)生的損壞。所有墊片需要貼上標簽，以便可以清楚地標識。另外，倉庫中的年份/存儲時間需要正確跟蹤。如果可能，請將墊圈存放區(qū)域遠離大的接收門。在該區(qū)域周圍安裝窗簾以避免陽光直射。用干凈的布蓋覆蓋表面防止墊片被直接曝光和灰塵直接接觸墊圈頂部。

遵循這些簡單的指導方針可以確保存放墊片的時間足長短不會影響其投入使用時的性能。
